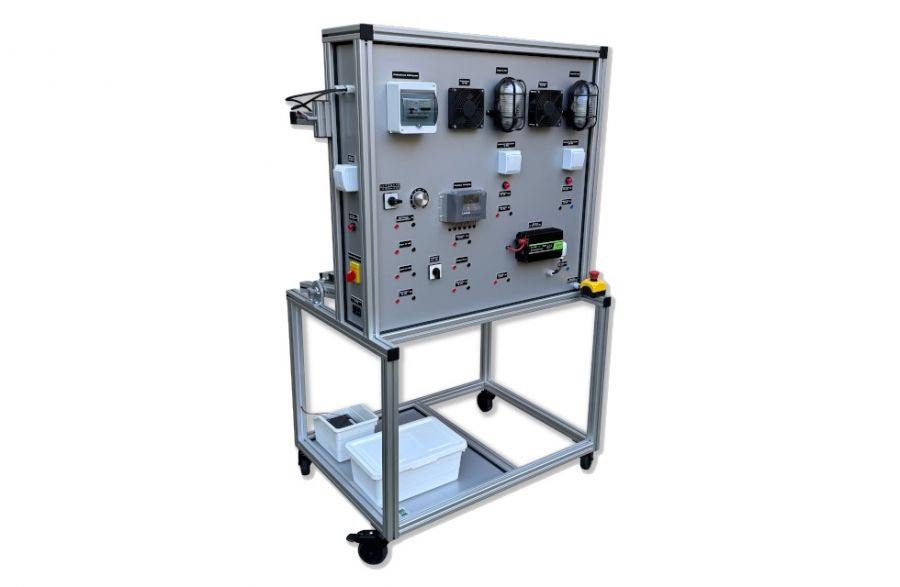

Fotowoltaika 2 x 20 W EZSO-62 +

Fotowoltaika 2 x 20 W
EZSO-62
Stanowisko Fotowoltaika 2x20 to doskonała pomoc dydaktyczna przeznaczona do eksperymentowania z rzeczywistym systemem fotowoltaicznym, składającym się z dwóch modułów o sumarycznej mocy 40 W.

EZSO-62+ jest zestawem do przeprowadzania doświadczeń z zakresu fotowoltaiki, rozszerzonym o akwizycję danych takich jak temperatura paneli, nasłonecznienie, pomiar napięcia oraz natężenia elektrycznego. Moduł w postaci wyświetlacza LCD na panelu głównym zestawu.

Zestaw umożliwia wykonanie doświadczeń z zakresów:

Podstawy elektrotechniki - Prosty obwód elektryczny
Podstawy elektrotechniki - Prawo Ohm’a
Szeregowe i równoległe połączenie ogniw słonecznych (pomiar napięcie jałowego i prądu zwarciowego)
Zależność mocy ogniwa słonecznego od kąta padania światła
Zależność mocy ogniwa słonecznego od natężenia oświetlenia
Częściowe zasłonięcie ogniw słonecznych przy połączeniu szeregowym
Częściowe zasłonięcie ogniw słonecznych przy połączeniu równoległym
Zależność oporu wewnętrznego od natężenia oświetlenia
Zależność mocy ogniwa słonecznego od temperatury
Charakterystyka I-U, PMM oraz współczynnik wypełnienia ogniwa słonecznego
Charakterystyka I-U, PMM oraz współczynnik wypełnienia ogniwa słonecznego dla różnych wartości natężenia oświetlenia
Charakterystyka I-U ogniwa słonecznego w zależności od temperatury
Porównanie charakterystyk I-U ogniw słonecznych w zależności od rodzaju połączenia
Elementy składowe systemu fotowoltaicznego off-grid (instalacja wyspowa)
Różne warunki pracy systemu fotowoltaicznego off-grid (instalacja wyspowa)
Zależność mocy w stanie obciążenia od natężenia oświetlenia
Charakterystyka I-U częściowo zasłoniętych ogniw słonecznych
Tryb pracy regulatora ładowania
Części składowe zestawu:

Anodyzowana, aluminiowa rama, wyposażona w 4 kółka, hamulce, elementy mechaniczne umożliwiające regulację kąta położenia paneli fotowoltaicznych i wysokość lamp halogenowych
2x Panel fotowoltaiczny z krzemu polikrystalicznego lub monokrystalicznego o mocy 20 W
2x Lampa halogenowa 500 W z wyłącznikiem
Linijka stalowa wskazująca wysokość lamp halogenowych
Panel kontrolno-pomiarowy zawierający:
inwerter 12 V DC / 230 V AC,
regulator ładowania 12/24 V,
łączniki 2-biegunowy,
łączniki krzywkowe;
wyłącznik główny,
odbiornik elektryczny 12 V DC z obudową (źródło światła),
odbiornik elektryczny 12 V DC (wentylator)
odbiornik elektryczny 230 V AC z obudową (źródło światła),
odbiornik elektryczny 230 V AC (wentylator)
akumulator; 12 V, 14 Ah,
gniazda bananowe; czerwone, 4 mm, 10 A, 60 V DC
gniazda bananowe; czarne, 4 mm, 10 A, 60 V DC
gniazda bananowe; czarne, 4 mm, 20 A, 1 kV
gniazdo bananowe; niebieskie, 4 mm, 20 A, 1 kV
regulowany odbiornik rezystancyjny o mocy co najmniej 40 W
wyłącznik bezpieczeństwa
diody LED sygnalizujące zasilanie w obwodach
Panel zabezpieczający zawierający:
wyłączniki nadprądowe;
wyłącznik różnicowo-prądowy;
moduł umożliwiający automatyczną akwizycję i eksport danych pomiarowych na komputer PC
wyświetlacz zbiorczy wyświetlający dane tj.: napięcie i natężenie prądu, nasłonecznienie i temperatura
Akcesoria:
multimetr cęgowy
przewód pomiarowy; czarny, 4 mm 1 kV, 24 A
przewód pomiarowy; niebieski, 4 mm, 1 kV, 24 A
przewody pomiarowe; czarne, 4 mm, 60 V DC,
przewody pomiarowe; czerwone, 4 mm, 60 V DC
ładowarka 12/6V
Wymiary : 1086x750x1650 mm

Istnieje możliwość doposażenia i zmian w zestawie zgodnie z życzeniami użytkownika.
